TOP ONE by Sirio czyli dobra bazowa antena CB

Oto nowa antena Sirio (wkrótce będzie dostępna w Polsce):


Features:
- CB & 10m Base station antenna
- Omnidirectional
- High power handling capability
- Made of aluminium alloy 6063 T-832

Part Numbers:
P/N 2112901.00 SIRIO TOP-ONE

Electrical Data
- Type: 1/4 λ Ground plane
- Frequency range: 26.5-28.5 MHz
- Impedance: 50Ω
- Radiation (H-plane): 360° omnidirectional
- Polarization: vertical
- Gain: 0 dBd, 2.15 dBi
- Bandwidth @ SWR ≤ 2: ≥ 2000 KHz (180 channel)
- SWR @ res. freq.: ≤ 1.1
- Max. power:
1000 Watts (CW) continuous
3000 Watts (CW) short time
- Feed system / position: Gamma match / base
- Connector: UHF-female

Mechanical Data
- Materials: Aluminium, Steel, Nylon
- Wind load / resistance: 242 N @ 150 Km/h / 130 Km/h
- Wind surface: 0.21 m²
- Height (approx.): 3640 mm
- Weight (approx.): 3900 gr
- Mounting mast: Ø 35-42 mm



Oraz instrukcja do anteny SIRIO (widać szczegóły):

TUTAJ KLIK do linku (plik PDF) antena SIRIO. http://www.sirioantenne.it/docs_download.php?file=Id-397_23-03-2009.pdf

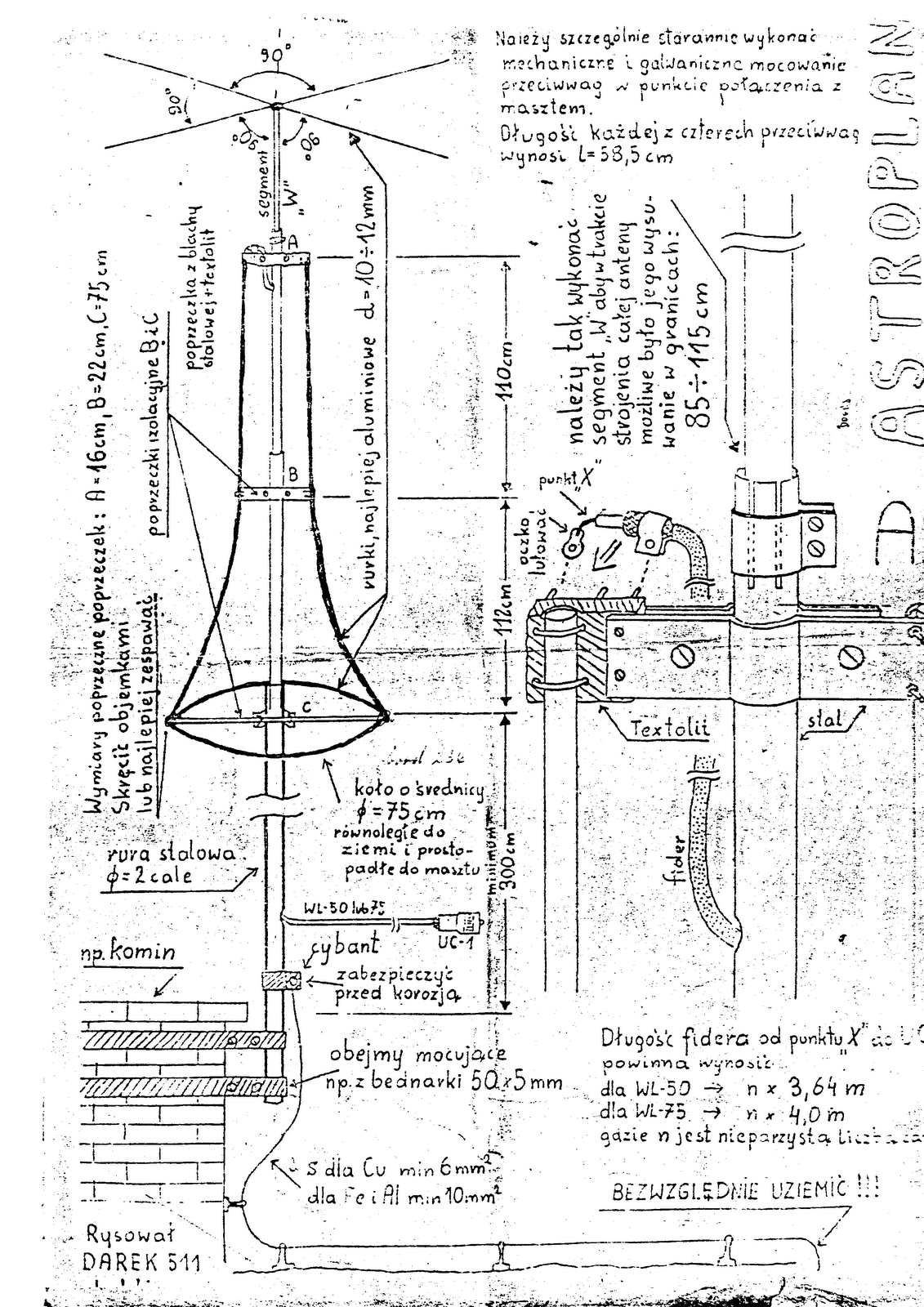

Inna konstrukcja - rysunek z detalami po polsku:



Ciekawy print screen z instrukcji od oryginalnego TOP-ONE AVANTI:



Na koniec jeszcze 2 ciekawe pliki do obejrzenia (TOP-ONE AVANTI):

Oferta anten Avanti (stare, dobre czasy...).

Instrukcja po angielsku - 20 stron Avanti Top ONE - chyba najciekawsze co znalazlem w internecie. (Uwaga po kliknięciu na link trzeba znowu kliknąć.)


Źródło linków:
CB MUSEUM: http://thecbmuseum.blogspot.com/2008/06/avanti-av101.html

SIRIO: http://www.sirioantenne.it/prodotti_ant.php?category=CB+27+MHz+Base+Antenna&antenna=SIRIO+TOP-ONE&idc=1008171241&idg=1008171169&idp=1238596891


Pozdrawiam Makson
